Gli stabilizzatori di tensione in corrente alternata trifase della “Serie PST-Y”, sono apparecchiature di impiego assolutamente generale in campo industriale, scientifico, civile ed ovunque sia necessario disporre di una sorgente a tensione costante, anche in presenza di notevoli variazioni della tensione di rete.
Sono costituiti da 3 variatori di tensione motorizzati indipendenti, che, accoppiati ad un trasformatore «serie», aumentano o diminuiscono la tensione d’ingresso in modo da mantenere la tensione in uscita al suo valore nominale (400V).
Il controllo dello stabilizzatore è affidato a 3 schede elettroniche con DSP indipendenti l’una dall’altra che digitalizzano la tensione di rete, la corrente motore, leggono le impostazioni ed ingressi e comandano direttamente i 3 motori dei Variac determinandone direzione e velocità.
La lettura del valore efficace della tensione di rete in ingresso ovvia alla presenza di armoniche, mentre la lettura della corrente sul motore permette la protezione dello stesso da sovraccarico e cortocircuito.Ciascuna scheda di controllo dispone, inoltre, di protezioni sia hardware che software e di segnalazioni visive sullo stato tramite display e sonore per gli allarmi con relativa indicazione dei rispettivi codici per la loro facile individuazione.
la Serie «PST-Y» a fasi indipendenti garantisce la migliore stabilizzazione della tensione d’uscita in ambito trifase con l’obbligo del collegamento del Neutro in ingresso al fine di garantire il suo corretto funzionamento.
Su ogni scheda elettronica interna è inoltre possibile ricavare contatti puliti per le segnalazioni remote di allarme generale e di max/min tensione raggiunta.
Sono inseribili infine, su richiesta, le seguenti opzioni: scaricatore, trasformatore d’isolamento d’ingresso, asimmetria del campo di regolazione in ingresso (es. 400Vac -30% +10%), filtro anti disturbo, tensioni d'ingresso e d'uscita e frequenze diverse dalle standard.
Tutti i ns. stabilizzatori sono progettati per poca manutenzione, robusti, efficienti, in grado di durare nel tempo e garantiti 24 mesi.
Sono costituiti da 3 variatori di tensione motorizzati indipendenti, che, accoppiati ad un trasformatore «serie», aumentano o diminuiscono la tensione d’ingresso in modo da mantenere la tensione in uscita al suo valore nominale (400V).
Il controllo dello stabilizzatore è affidato a 3 schede elettroniche con DSP indipendenti l’una dall’altra che digitalizzano la tensione di rete, la corrente motore, leggono le impostazioni ed ingressi e comandano direttamente i 3 motori dei Variac determinandone direzione e velocità.
La lettura del valore efficace della tensione di rete in ingresso ovvia alla presenza di armoniche, mentre la lettura della corrente sul motore permette la protezione dello stesso da sovraccarico e cortocircuito.Ciascuna scheda di controllo dispone, inoltre, di protezioni sia hardware che software e di segnalazioni visive sullo stato tramite display e sonore per gli allarmi con relativa indicazione dei rispettivi codici per la loro facile individuazione.
la Serie «PST-Y» a fasi indipendenti garantisce la migliore stabilizzazione della tensione d’uscita in ambito trifase con l’obbligo del collegamento del Neutro in ingresso al fine di garantire il suo corretto funzionamento.
Su ogni scheda elettronica interna è inoltre possibile ricavare contatti puliti per le segnalazioni remote di allarme generale e di max/min tensione raggiunta.
Sono inseribili infine, su richiesta, le seguenti opzioni: scaricatore, trasformatore d’isolamento d’ingresso, asimmetria del campo di regolazione in ingresso (es. 400Vac -30% +10%), filtro anti disturbo, tensioni d'ingresso e d'uscita e frequenze diverse dalle standard.
Tutti i ns. stabilizzatori sono progettati per poca manutenzione, robusti, efficienti, in grado di durare nel tempo e garantiti 24 mesi.
Richiedi informazioni Art. PST-0625Y
Specifiche del prodotto: Art. PST-0625Y
Potenza (kVA) ± 15% | 62.5 |
Potenza (kW) ± 15% | 50 |
Potenza (kVA) ± 20% | 42 |
Potenza (kW) ± 20% | 34 |
Tecnologia | Elettromeccanico con Controllo DSP |
INGRESSO | |
Tensione Nominale | 400 Vac 3F+N+PE (NEUTRO OBBLIGATORIO) |
Range d'Ingresso | ± 15% o ± 20% (a scelta dell'utente con declassamento di potenza) |
Frequenza | 50/60 Hz |
Connessioni | Morsettiera |
USCITA | |
Tensione Nominale | 400 Vac 3F+N |
Grado di Stabiliz. | ± 1% |
Frequenza | 50/60 Hz (adattamento automatico) |
Forma d'Onda | Sinusoidale senza distorsione |
Carico Max per Fase | 1/3 della potenza nominale |
Sbilanc. Max Fasi | 1 |
Trasf. d'Isolam.to | Opzionale |
Tempo di Risposta | 18-22ms/V |
Dist. Armonica THD | < 0,2% |
Rendimento | ≥ 98% (a pieno carico) |
Fattore di Potenza | Cosφ qualsiasi |
Connessioni | Morsettiera |
PROTEZIONI | |
Elettroniche | Sovraccarico, Cortocircuito |
Elettriche | Fusibile d'ingresso |
Al Cortocircuito | Con fusibile |
OPZIONI | |
Filtro Antidisturbi | Sì, vedi listino |
Tropicalizzazione | Sì, vedi listino |
Su Quadro IP54 | Sì, vedi Serie IP54 |
Trasf. d'Isolam.to | Sì, vedi listino |
Protezione Ingresso | Magnetotermico, vedi listino |
Protezione in Uscita | Magnetotermico, vedi listino |
Range Input Esteso | Sì (es: ± 30%), vedi listino |
Altre Opzioni | Scaricatore, Frequenze e Potenze diverse dalle standard, Tropicalizzazione |
GENERALI | |
Segnalaz. Ottiche | Voltmetro per le tre fasi e Leds di segnalazione (Power, CPU, Alarm) |
Allarmi | Tramite cicalino interno, codici d'allarme sul display e contatti puliti |
Certificazioni | CEI 64.10 Part 1050 , CEI 64.8 Part 1000 , CEI 74.2 EN60950, CEI 14.6 CEI 742 , CEI 110.24 Part 26174 |
Surge Capability | IEC / EN801-5 |
Certificazione CE | Sì |
Grado di Protezione | IP21 (EN60529) |
Temp. Ambientale | -10+40°C (senza condensa) |
Umidità Max | < 90% |
Rumorosità | < 45 dB (1m) |
Altitudine Max | < 3000 m |
Dimensioni LxPxH | 650 x 400 x 1100 mm |

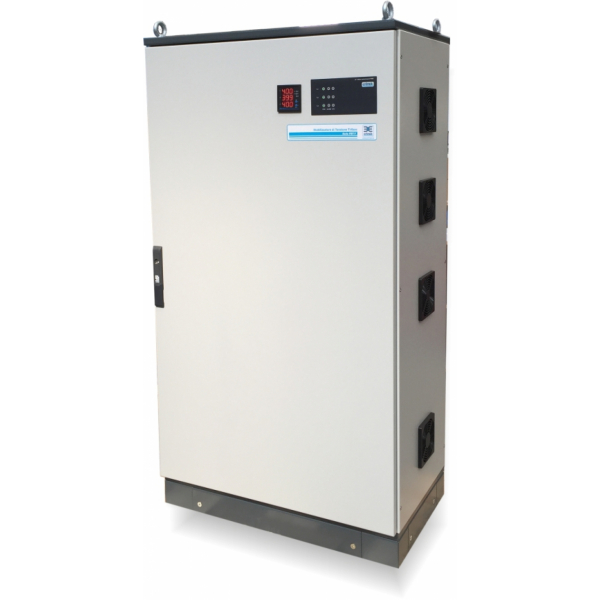

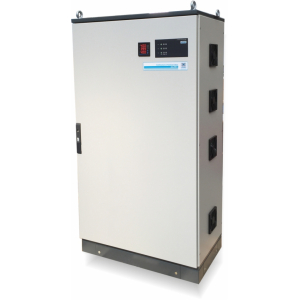

Formato | Armadio |
Peso (Kg) | 195 |
