Gli stabilizzatori di tensione in corrente alternata monofase della “Serie PSM FV”, sono apparecchiature specificamente progettate per l’impiego con Inverter Fotovoltaici in quanto hanno come loro principale caratteristica quella di poter effettuare una stabilizzazione della tensione proveniente sia dalla Rete d’Ingresso che dall’uscita sul lato Inverter.
Qui di seguito riportiamo lo schema a blocchi del collegamento:

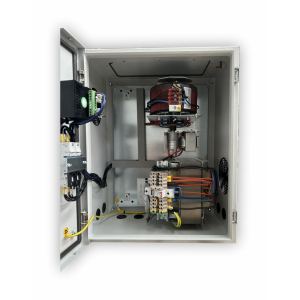

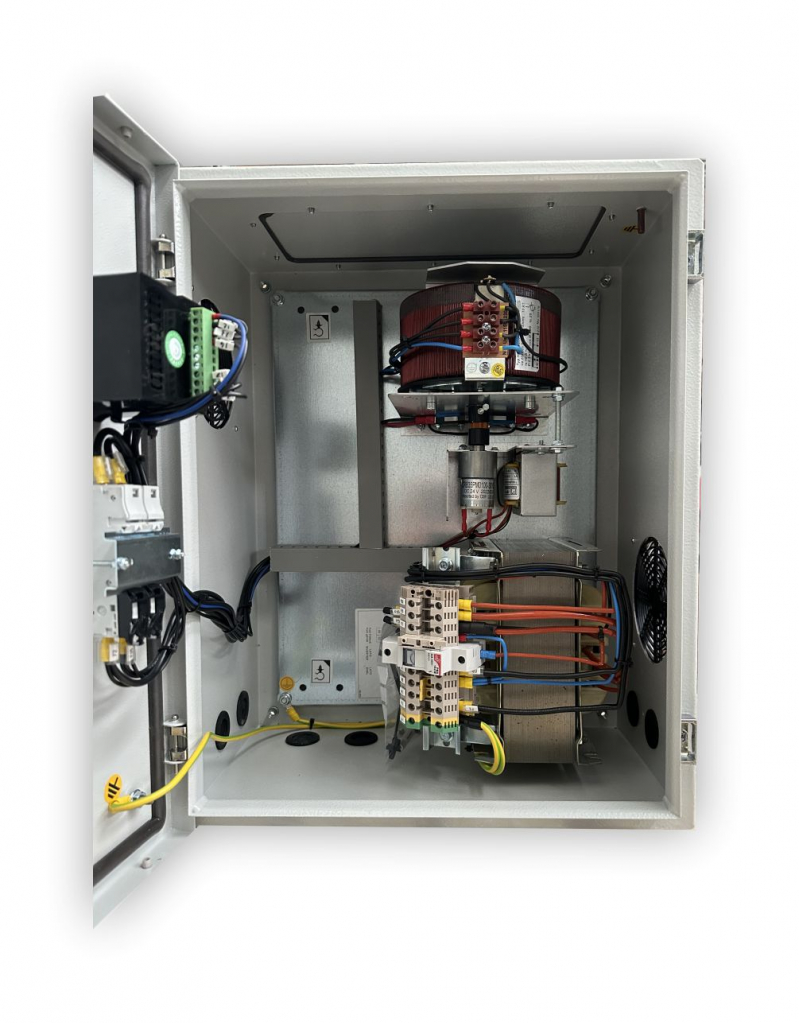

Sono costituiti da un variatore di tensione motorizzato, che accoppiato ad un trasformatore, aumenta o diminuisce la tensione di ingresso in modo da mantenere la tensione d’ingresso e d’uscita al suo valore nominale.
Il controllo dello stabilizzatore è affidato ad una scheda elettronica con DSP che digitalizza la tensione di rete, la corrente motore, legge le impostazioni e comanda direttamente il motore del Variac determinandone direzione e velocità.
La lettura del valore efficace della tensione di rete in ingresso ovvia alla presenza di armoniche, mentre la lettura della corrente sul motore permette la protezione dello stesso da sovraccarico e cortocircuito.
Lo stabilizzatore dispone, inoltre, di protezioni sia hardware che software e di segnalazioni visive sullo stato tramite voltmetro digitale, leds e buzzer per gli allarmi.
Le tensioni dello stabilizzatore possono essere regolate finemente dall’utente tramite un apposito trimmer sul lato della morsettiera.
Sulla scheda elettronica interna è inoltre possibile ricavare contatti puliti per le segnalazioni remote di allarme generale e di max/min tensione raggiunta.
Tutti i ns. stabilizzatori sono progettati per poca manutenzione, robusti, efficienti, in grado di durare nel tempo e garantiti 24 mesi.
Qui di seguito riportiamo lo schema a blocchi del collegamento:
Sono costituiti da un variatore di tensione motorizzato, che accoppiato ad un trasformatore, aumenta o diminuisce la tensione di ingresso in modo da mantenere la tensione d’ingresso e d’uscita al suo valore nominale.
Il controllo dello stabilizzatore è affidato ad una scheda elettronica con DSP che digitalizza la tensione di rete, la corrente motore, legge le impostazioni e comanda direttamente il motore del Variac determinandone direzione e velocità.
La lettura del valore efficace della tensione di rete in ingresso ovvia alla presenza di armoniche, mentre la lettura della corrente sul motore permette la protezione dello stesso da sovraccarico e cortocircuito.
Lo stabilizzatore dispone, inoltre, di protezioni sia hardware che software e di segnalazioni visive sullo stato tramite voltmetro digitale, leds e buzzer per gli allarmi.
Le tensioni dello stabilizzatore possono essere regolate finemente dall’utente tramite un apposito trimmer sul lato della morsettiera.
Sulla scheda elettronica interna è inoltre possibile ricavare contatti puliti per le segnalazioni remote di allarme generale e di max/min tensione raggiunta.
Tutti i ns. stabilizzatori sono progettati per poca manutenzione, robusti, efficienti, in grado di durare nel tempo e garantiti 24 mesi.
Richiedi informazioni Art. PSM-0075FV
Specifiche del prodotto: Art. PSM-0075FV
Potenza (VA) | 7500 VA |
Potenza Attiva (W) | 6000 W |
Tecnologia | Stabilizzatore Elettromeccanico Bidirezionale con Controllo DSP per Impianti Fotovoltaici |
Versione Speciale con | Contatto di Feedback per la selezione del punto di lettura della tensione. Interruttore Magnetotermico per protezione lato ENEL da sovraccarico e cortocircuito. Interruttore Magnetotermico per protezione lato INVERTER da sovraccarico e rtocircuito. Voltmetro Digitale con selettore per visualizzare la tensione d'ingresso o d'uscita. Trimmer di regolazione della tensione d'uscita posto sul pannello del stabilizzatore. Led presenza rete. |
INGRESSO | |
Tensione Nominale | 230 Vac 1F+N+PE |
Range d'Ingresso | ± 15% |
Frequenza | 50 Hz |
Connessioni | Morsettiera |
USCITA | |
Tensione Nominale | 230 Vac 1F+N+PE |
Grado di Stabilizzazione | ± 1% |
Frequenza | 50 Hz |
Forma d'Onda | Sinusoidale senza distorsione |
Trasformatore d'Isolamento | No |
Tempo di Risposta | 4ms/V |
Dist. Armonica (THD) | < 1% |
Rendimento a Pieno Carico | ≥ 98% |
Fattore di Potenza del Carico | Cosφ qualsiasi |
Connessioni | Morsettiera |
PROTEZIONI | |
Elettroniche | Sovraccarico, Cortocircuito |
Elettriche | Int. Magnetotermico |
Al Cortocircuito | Int. Magnetotermico |
Filtro Antidisturbo | Opzionale |
DOTAZIONI DI SERIE | |
Contatto di Feedback | Sì (per la selezione del punto di lettura della tensione) |
Megnetotermico Lato Ingresso/Rete | Sì |
Megnetotermico Lato Uscita/Inverter | Sì |

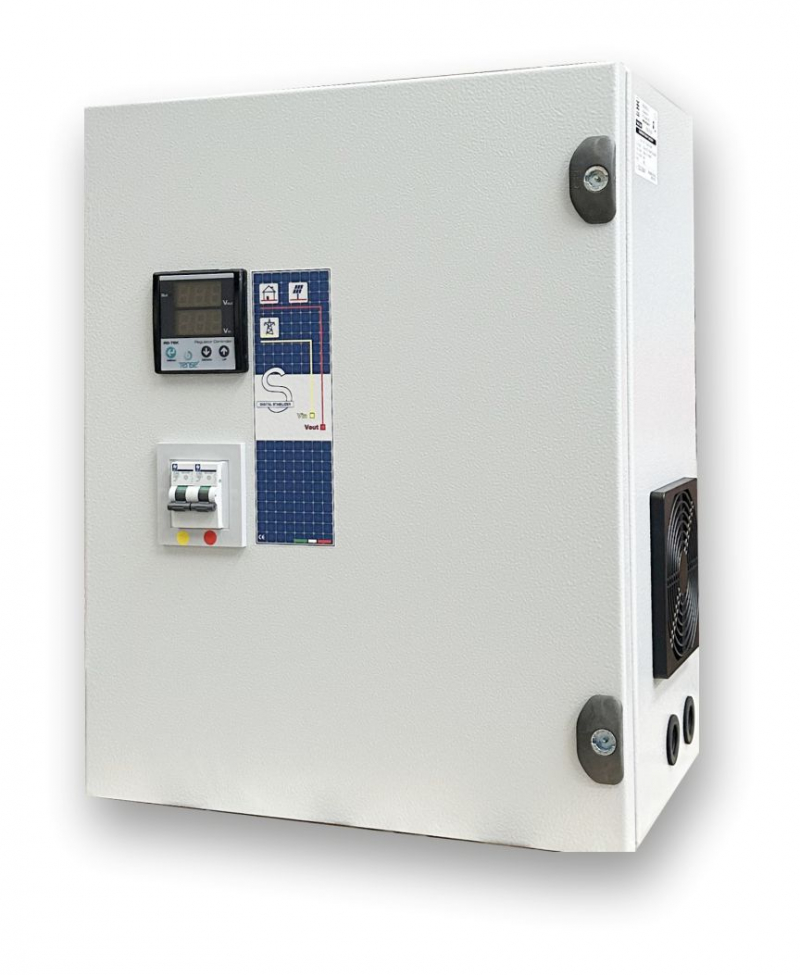

Voltmetro Digitale | Sì (con selettore per selezionare la tensione lato ingresso o lato uscita/inverter |
Trimmer di Regolazione Fine | Sì (consente la regolazione fine della tensione d'uscita lato inverter) |
Led Presenza Rete | Sì |
GENERALI | |

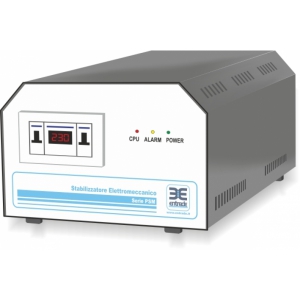

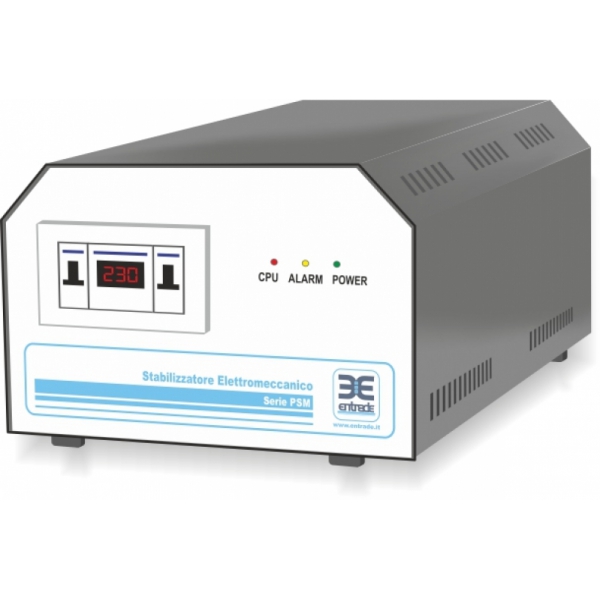

Segnalazioni Ottiche | Voltmetro digitale, Led di Stato (CPU, Alarm, Power) |
Allarmi | Tramite cicalino interno, codici d'allarme sul display e contatti puliti |
Certificazione EMI | IEC / EN62040-1-1:2003; EN50091-2 Class B |
Certificazione EMS | IEC / EN61000-4-2; EN61000-4; EN61000-4-5; EN61000-2-2 |
Surge Capability | IEC / EN801-5 |
Certificazione CE | Sì |
Grado di Prot. EN60529 | IP21 (IP54 disponibile in opzione) |
Temp. Ambientale | -10+40°C (senza condensa) |
Umidità Max | < 90% |
Rumorosità | <20 dB (1m) |
Altitudine Max | < 3000 m |
Dimensioni Prodotto LxPxH | 400 x 250 x 500 mm |
Formato | su Quadro |
Peso (Kg) | 31 |
